Сборки плоских ленточных кабелей

Ленточный кабель, также называемый плоским ленточным кабелем или планарным кабелем, представляет собой широкий плоский кабель с несколькими проводниками, расположенными рядом друг с другом в одной плоскости. Такая параллельная структура проводников делает кабель низкопрофильным и удобным для прокладки, что подходит для внутренней проводки, где важны упорядоченная передача сигналов и экономия пространства.

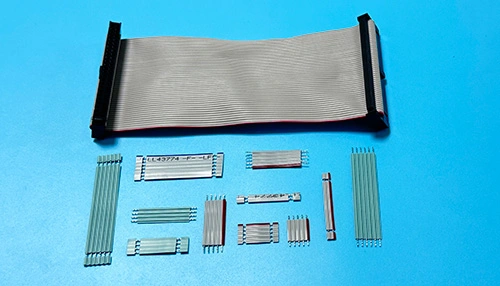

Сборки плоских ленточных кабелей
Запросить стоимость

SAISONIC поставляет стандартные и индивидуальные сборки плоских ленточных кабелей для компактного электронного оборудования и внутренней проводки. Наиболее распространенный шаг составляет 0,050 дюйма, или 1,27 мм, при этом более мелкий или более широкий шаг может настраиваться под требуемый тип разъема, схему проводки и монтажное пространство.

Доступны разные варианты количества проводников, сечения проводов, цветов, экранирования и способов оконцевания для соответствия различным электрическим и механическим требованиям. Эти сборки могут комплектоваться IDC-разъемами, переходными IDC-разъемами, разъемами D-sub или разъемами с обжимным соединением, чтобы улучшить организацию проводки, эффективность монтажа и надежность соединения в сложных условиях или при ограниченном пространстве.

Технические характеристики
  • Шаг проводников: 2,54 мм / 0,1 дюйма, 1,27 мм / 0,05 дюйма, 0,64 мм / 0,025 дюйма
  • Количество проводников: 4, 8, 14, 20, 26, 34, 40, 50, 64, 80
  • Сечение проводника: варианты 28 AWG, 24 AWG и 22 AWG в зависимости от конструкции
  • Номинальное напряжение: 150V или 300V
  • Максимальная рабочая температура: до +105°C
  • Материал проводника: многожильная или одножильная медь
  • Характеристическое сопротивление: 105Ω, если указано
  • Материал изоляции/оболочки: PVC, доступен в разных цветах
  • Специальные варианты: экранированный, неэкранированный, радужный, серый или с красной полосой для идентификации первого проводника
  • Номера стиля UL: UL 2651, UL 20184, UL 20080
  • Длина кабеля: доступны индивидуальные длины
Типы разъемов для ленточных кабелей
  • IDC-разъем
  • Переходной IDC-разъем
  • Разъем D-sub
  • Разъем с обжимным соединением
Примеры сборок плоских ленточных кабелей

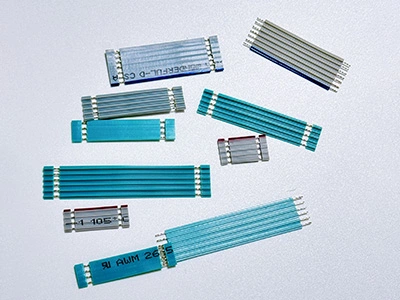

  • Сборка плоского ленточного кабеля UL2651Сборка плоского ленточного кабеля UL2651

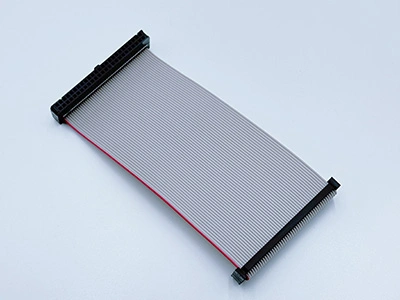

  • Кабельная сборка IDCКабельная сборка IDC

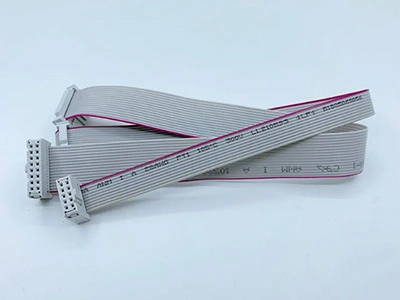

  • Сборка плоского ленточного кабеля UL4478Сборка плоского ленточного кабеля UL4478

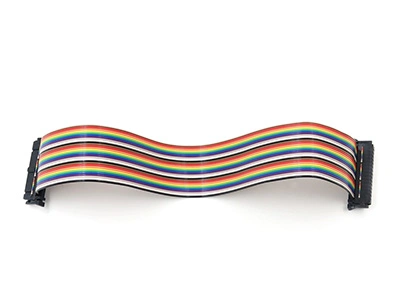

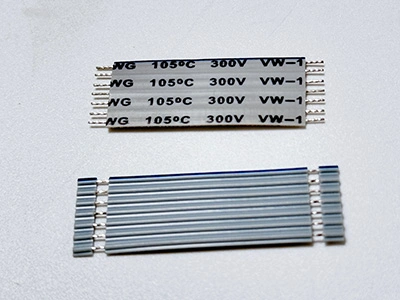

  • Сборка плоского ленточного кабеляСборка плоского ленточного кабеля

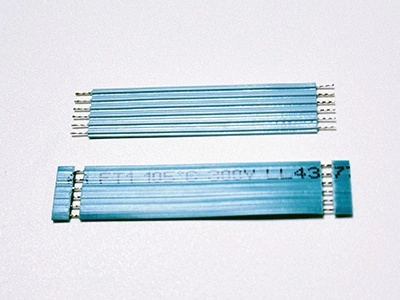

  • Сборка плоского ленточного кабеля LL 101377Сборка плоского ленточного кабеля LL 101377

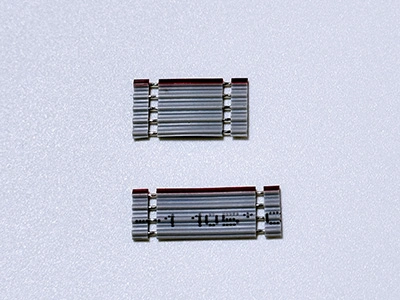

  • Сборка плоского ленточного кабеляСборка плоского ленточного кабеля

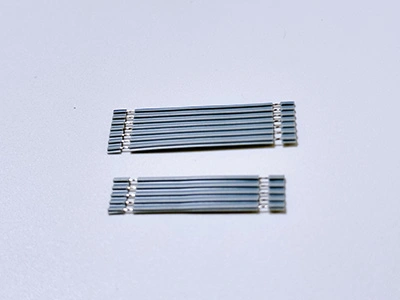

  • Сборка плоского ленточного кабеля на заказСборка плоского ленточного кабеля на заказ

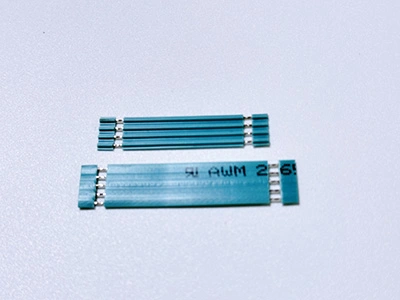

  • Сборка плоского ленточного кабеля на заказСборка плоского ленточного кабеля на заказ

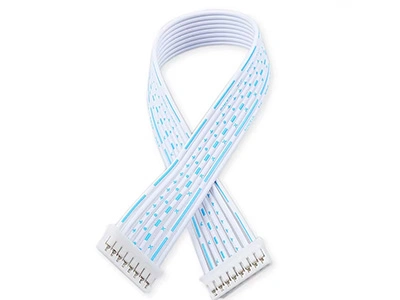

  • Сборка плоского ленточного кабеля с разъемом JST PHСборка плоского ленточного кабеля с разъемом JST PH
  • Сборка плоского ленточного кабеляСборка плоского ленточного кабеля
